2024.05.08
开合之间，掌控自如
DIP开关，就像是电子世界里的密码锁一样，通过合理地设置开关位置，从简单的灯光控制到复杂的数据存储，可以实现电路中的各种功能。
本期，我们将以小课堂的形式为您揭秘这个神奇的元件——DIP开关，同时介绍尼得科的DIP开关产品阵容，帮助您找到合适的产品！
01 什么是DIP开关?

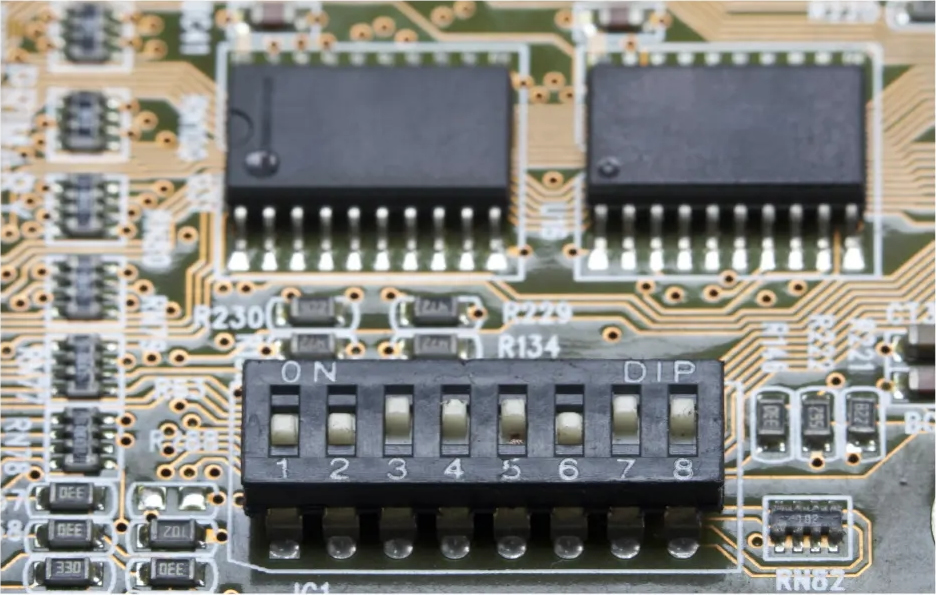

DIP开关(DIP switch)也称为指拨开关。以标准双列直插封装(DIP)的封装形式出现。
DIP开关一般设计在印刷电路板上，配合其他电子元件使用，主要目的是调整电子设备的特性。

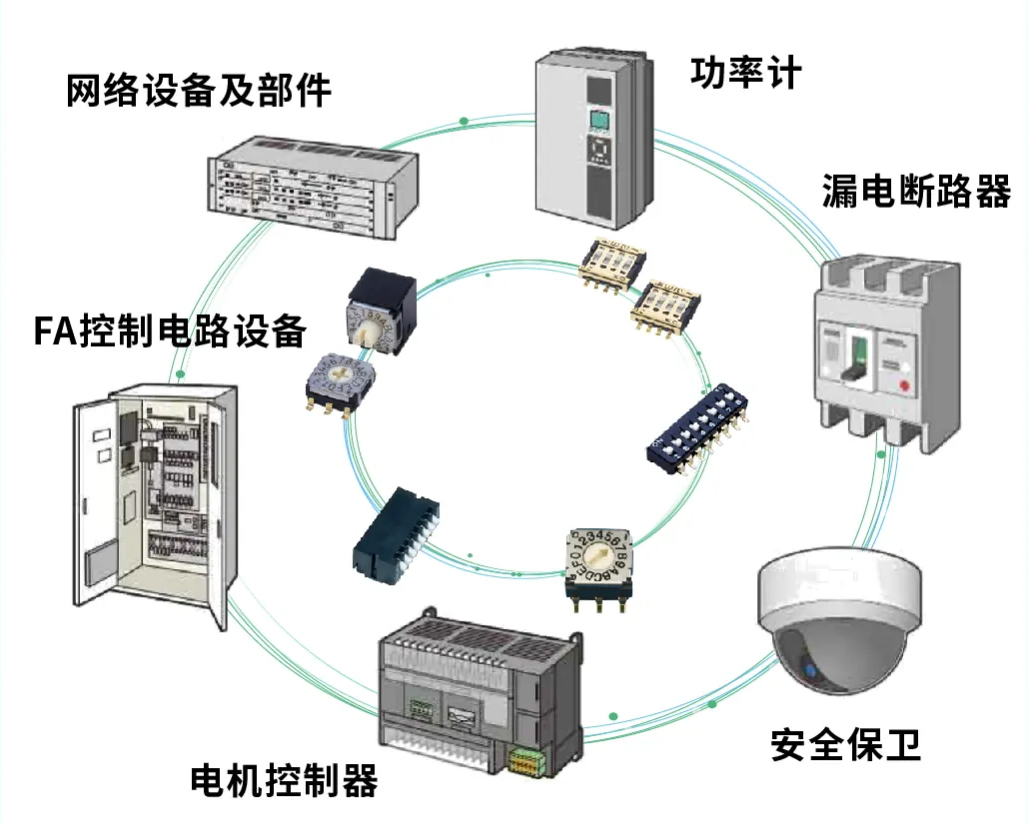

02 DIP开关的应用
DIP 开关种类繁多，广泛应用于需要高可靠性的工业设备为中心的各种设备里
03 滑动DIP开关 VS 旋转编码DIP开关

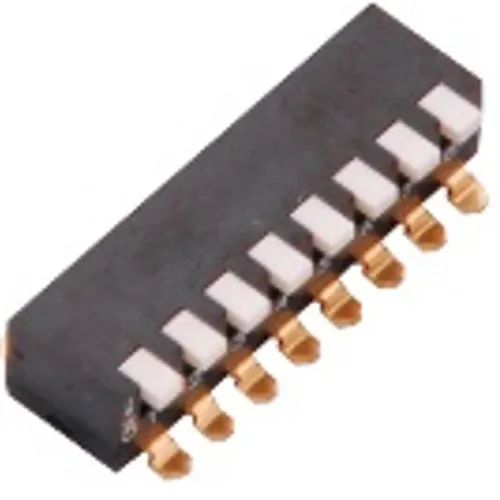

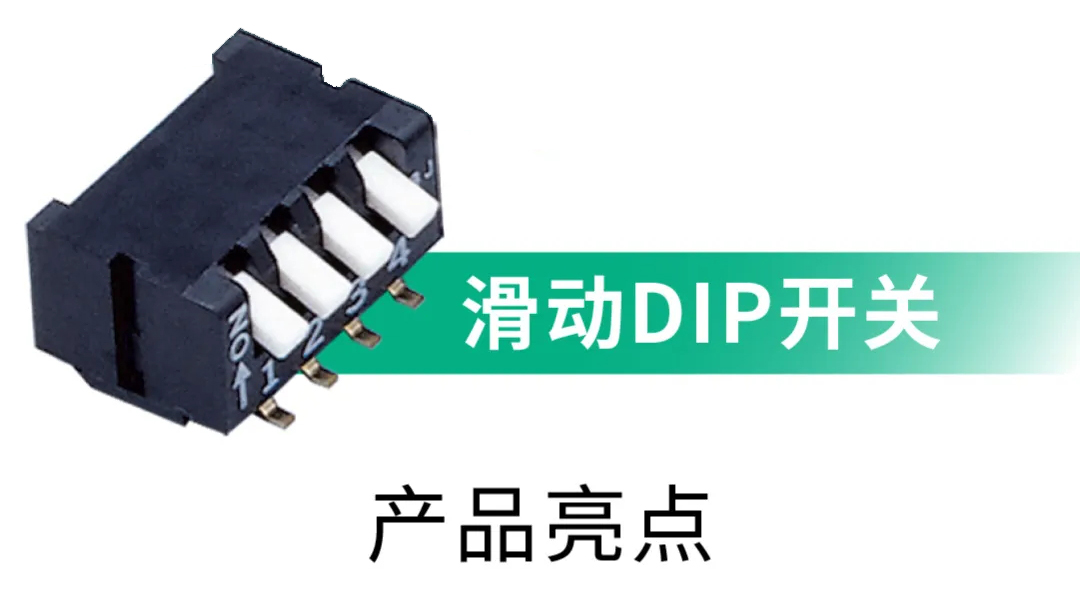

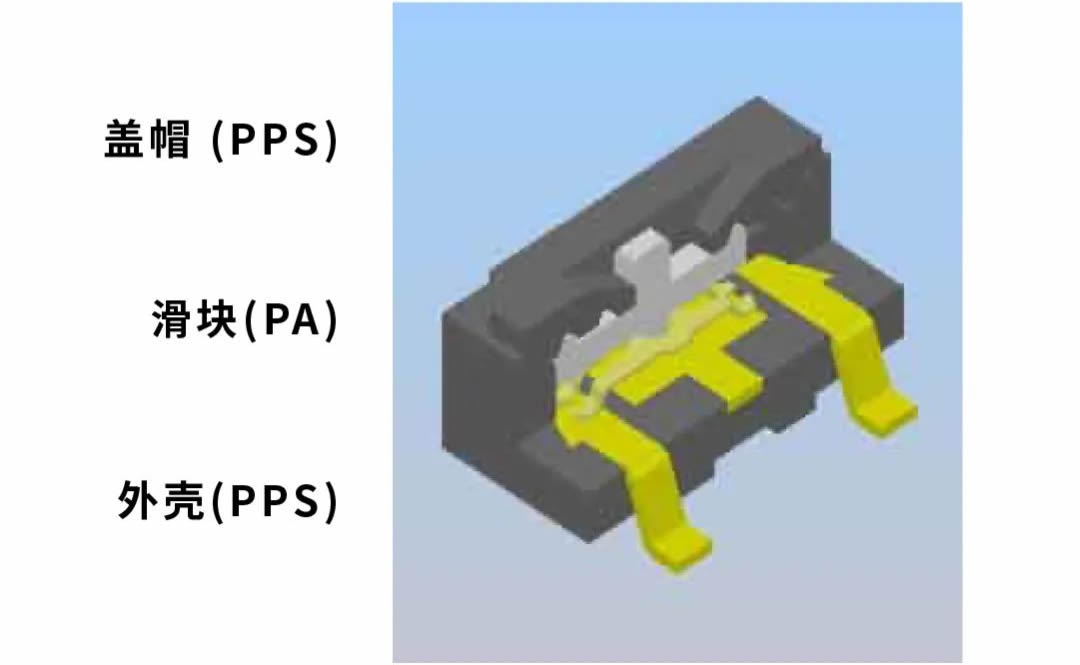

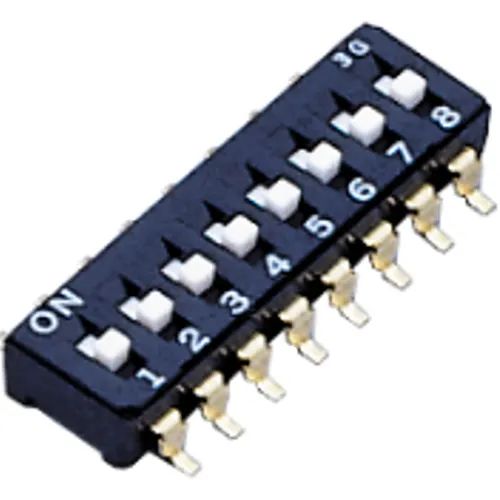

滑动型DIP开关
滑动旋钮可切换和设置电路的开关。
价格便宜，性价比高

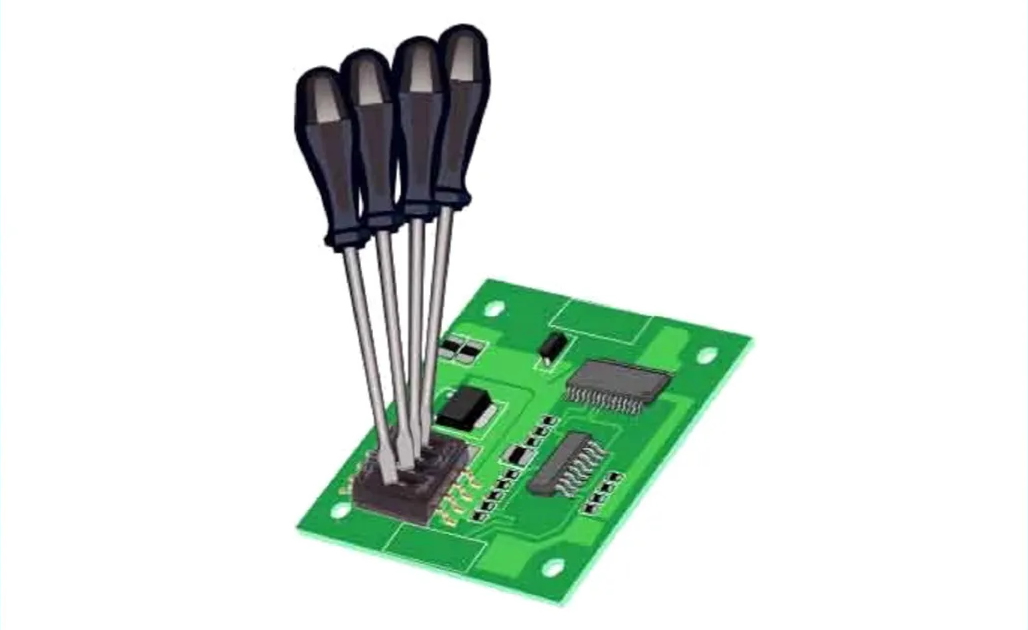

仅有On & Off，易于设置

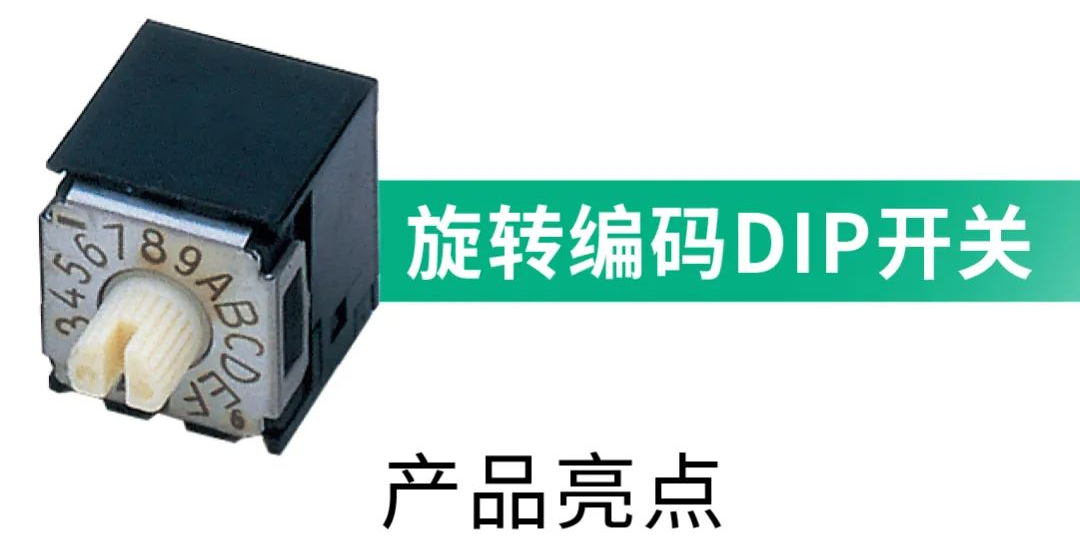

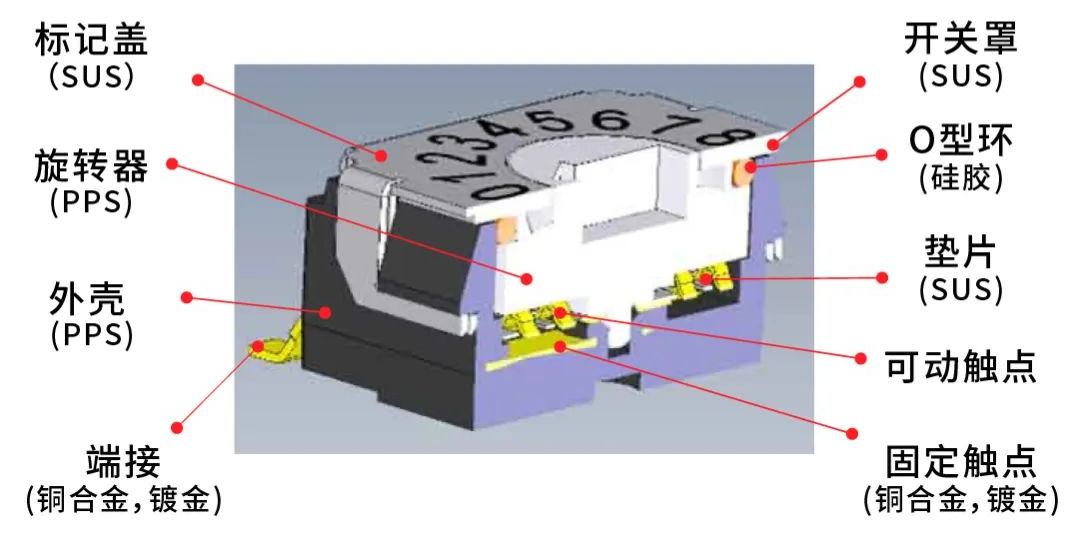

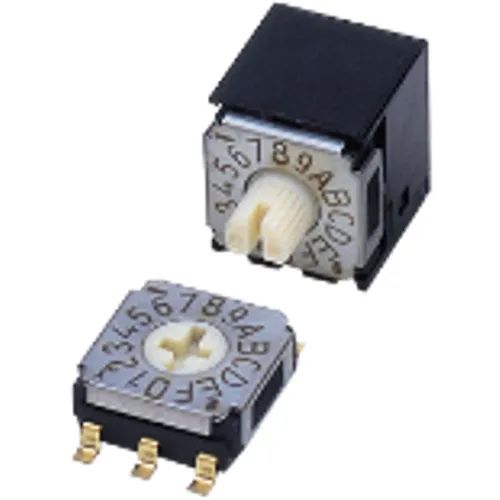

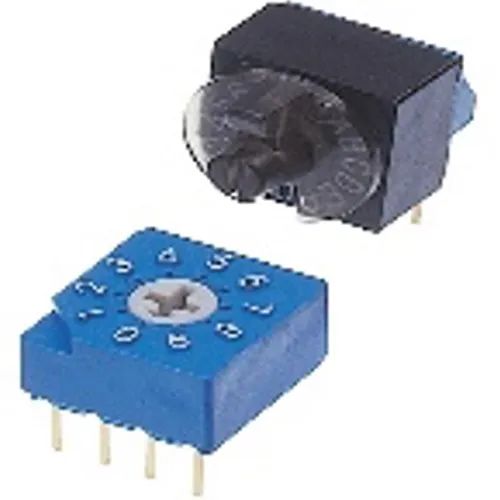

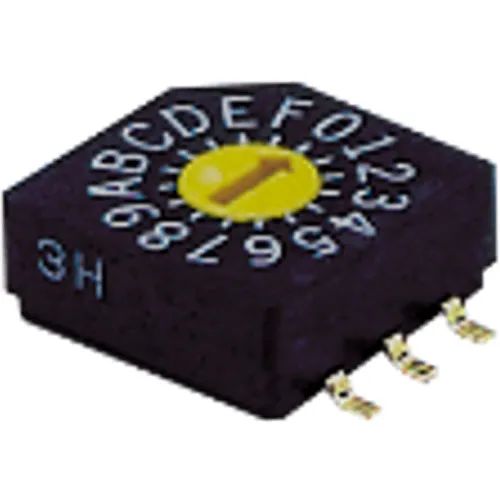

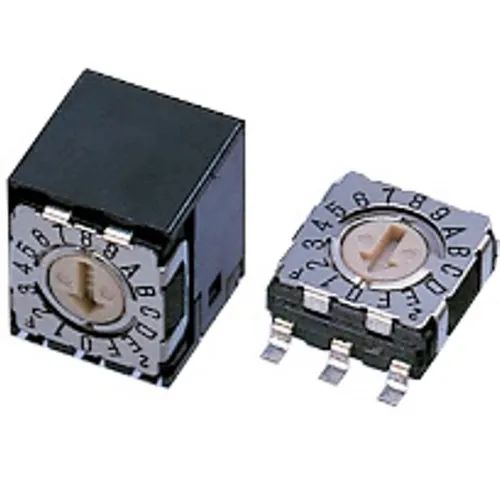

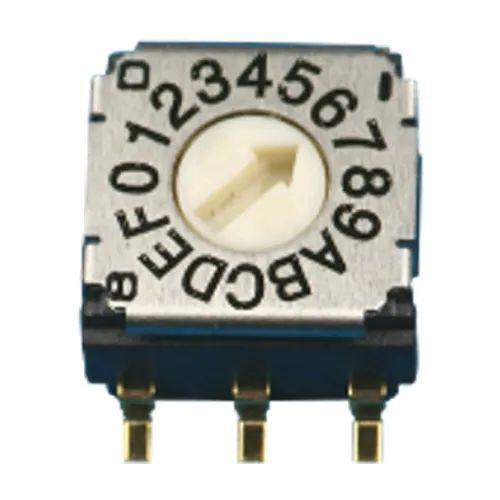

旋转编码型DIP开关
通过旋转转子，输出代码和设置电路的开关。

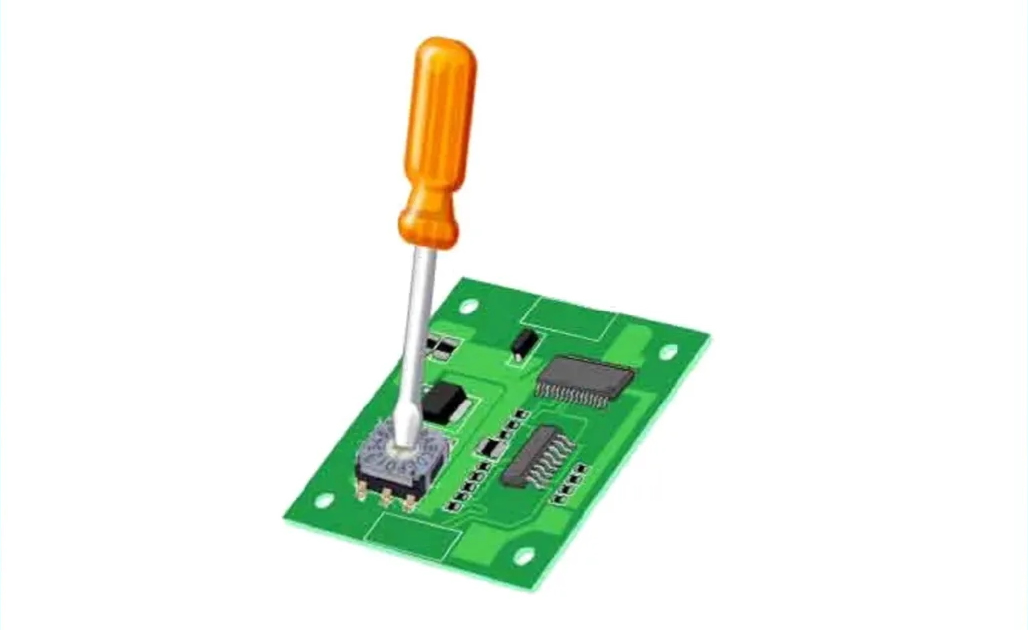

只需设定一次，操作简单
体积小，节省空间
尼得科作为专业的电子元件制造商，致力于为客户提供高品质的DIP开关产品。我们的产品阵容丰富多样，包括各种规格和功能的DIP开关，可满足不同客户的需求。
Point 1
七种类型的滑动开关，根据产品种类，
可提供J引线、鸥翼型、PC引脚的端接样式。
↑ 上下滑动表格，查看产品详情↓
系列名称 | 产品图 | 特征 | 电路配置 |

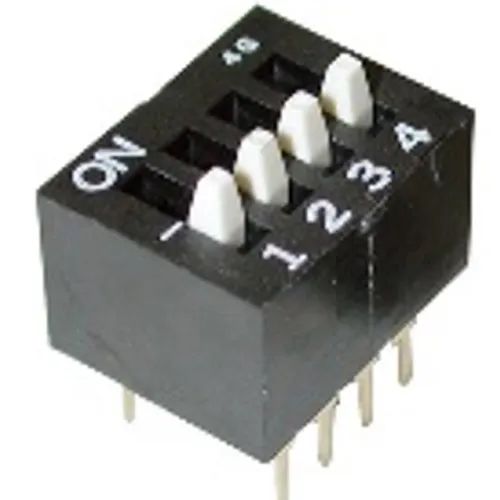

CFS |  | 滑动型全间距 | 1,2,3,4,5,6 7,8,9,10 针位 |

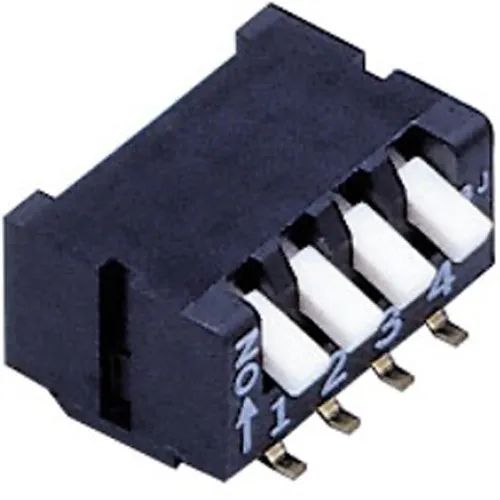

CFP |  | 琴键型半间距 | 2,3,4,5 6,8,10针位 |
CYP |  | 超薄琴键型 | 2,4,6 8,10针位 |

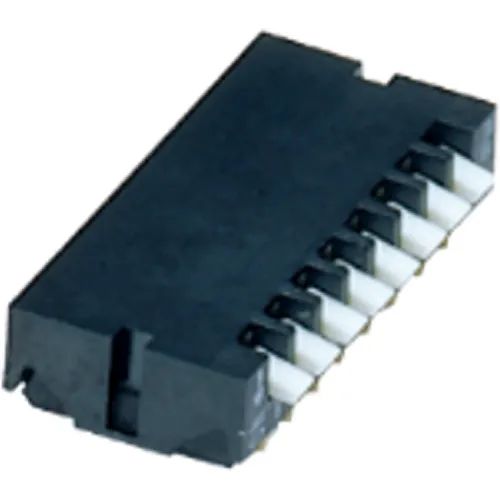

CES |  | 高背全间距 滑动型 | 2,4,6,8 针位 |

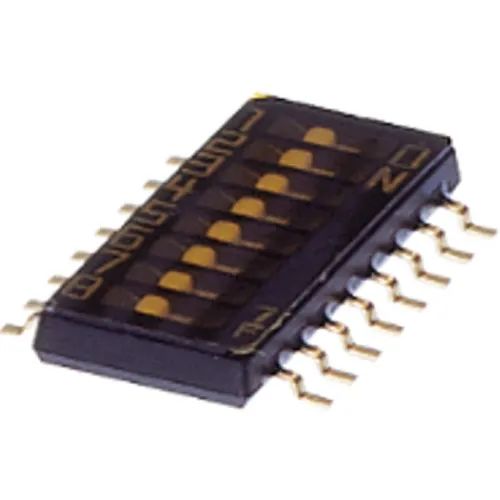

CHS |  | 滑动半间距型 | 1,2,4,6, 8,10 针位 |
CHP |  | 琴键型半间距 | 2,4,8 针位 |

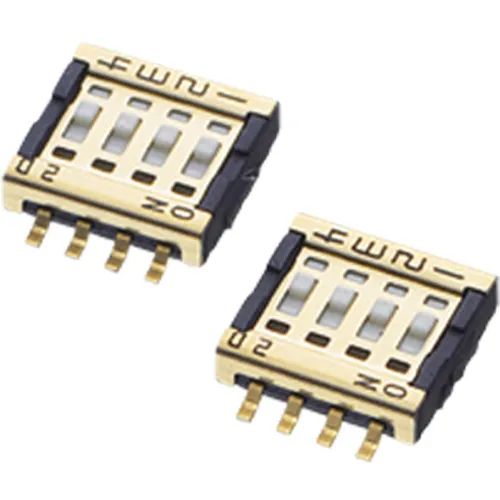

CVS |  | 最小1㎜间距 | 1,2,3, 4,8针位 |
Point 2

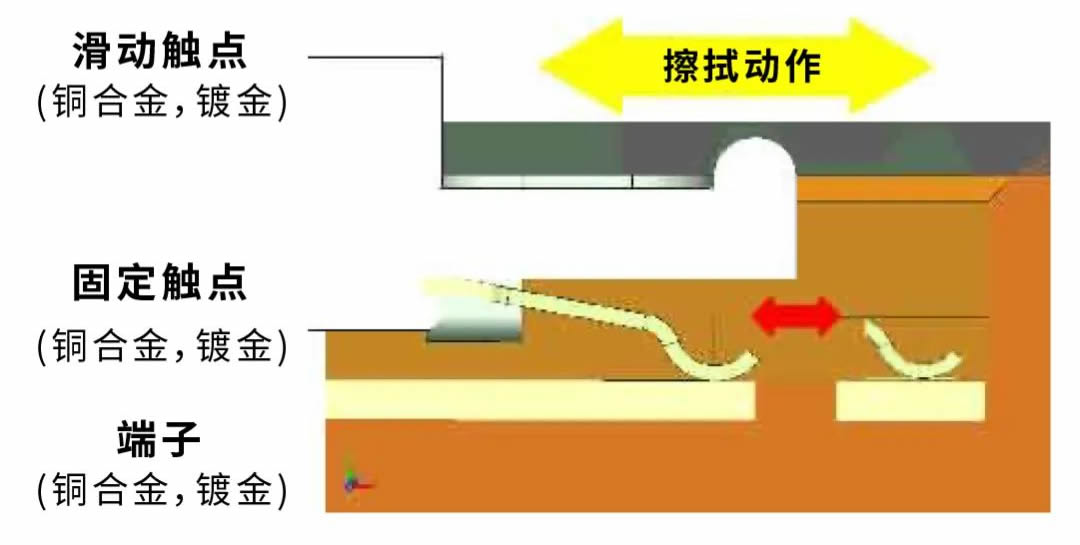

所有触点均采用镀金处理，
备有适用于各种设备安装环境的产品阵容。
Point 3
面板安装型滑动开关的所有树脂，
均使用耐热树脂，焊接可靠性高。

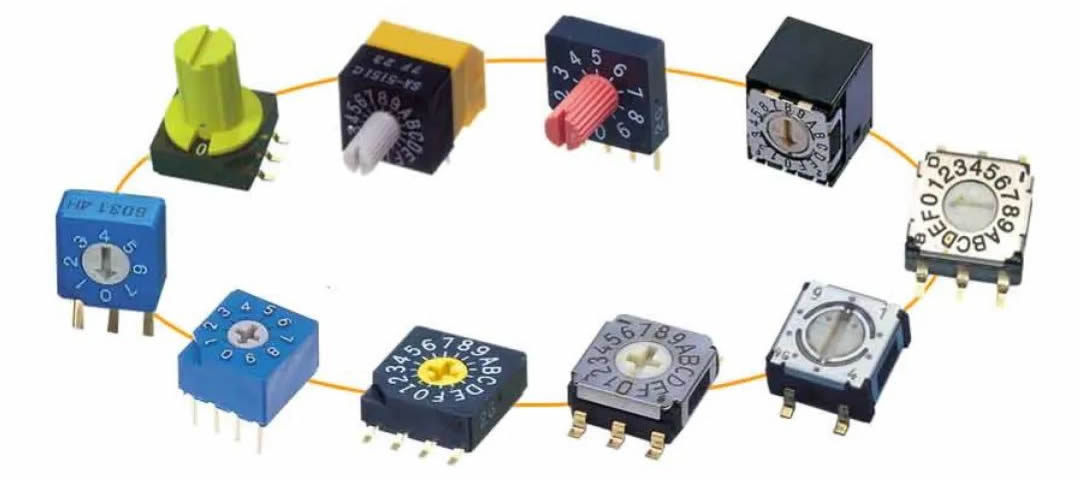

Point 1
10种类型的所有旋转编码开关都用于安装印刷电路板，根据产品种类，
可提供J引线、鸥翼型PC引脚的端接样式
↑ 上下滑动表格，查看产品详情↓
系列名称 | 产品图 | 特征 | 电路配置 |
S-1000A S-2000A |  | 标配平旋钮产品 | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |
SC-1000 SC-2000 |  | 4-1端子排列 薄型(3.9㎜) | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |
SD-1000 SD-2000 |  | 3-3端子排列 薄型(3.9㎜) | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |

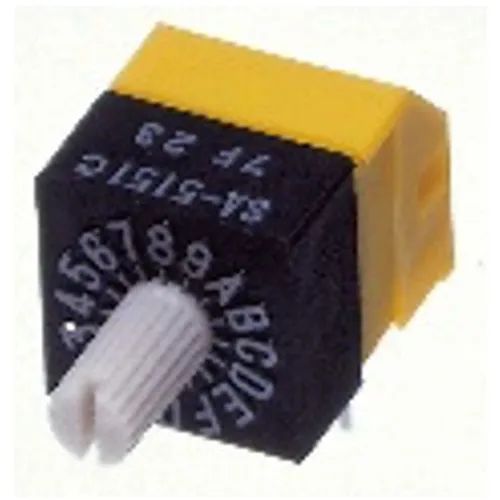

SA-5000 |  | 电阻， 二极管内置型 | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |

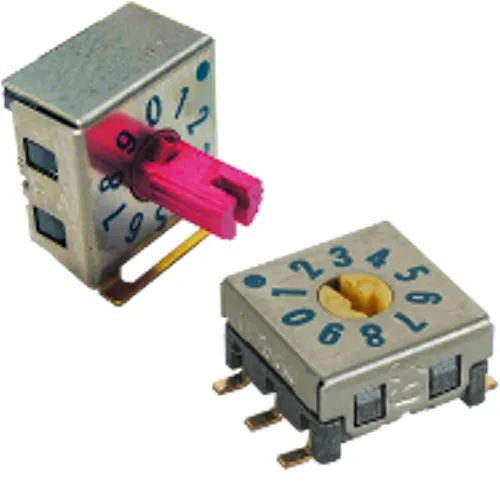

DRS DRR |  | 带接地端子 防止静电 | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |
SMR SMRR |  | 带接地端子 防止静电 | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |

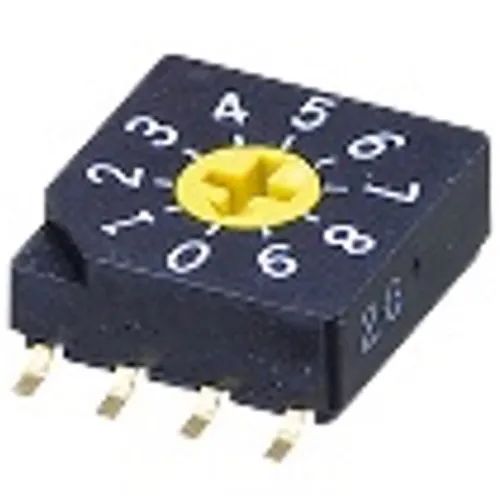

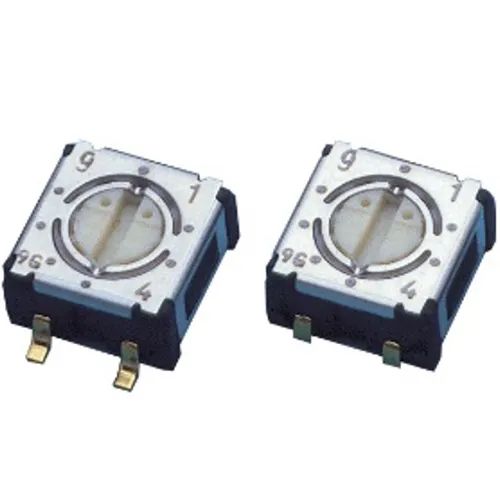

S-4000 |  | 系列中最小类型 4.8㎜角、高度2.6㎜ | BCD(2-10进制) 实数编码 |

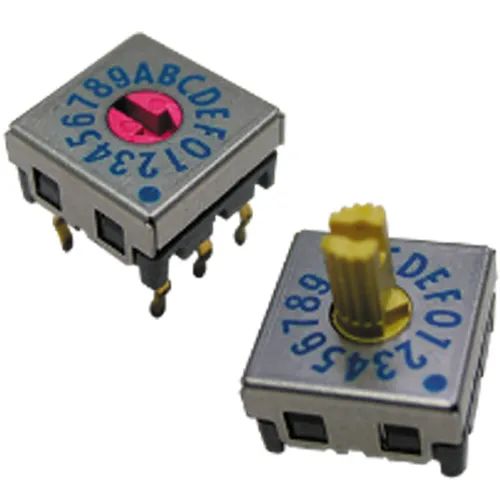

SA-7000 |  | 有 3 种旋钮形状可供选择 | BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |
S-7000 |  | 6/10/16进制 | BCH(2-6进制) BCD(2-10进制) BCH(2-16进制) 实数编码/互补码 |
SH-7000 |  | 除实码/补码， 格雷编码也可用 | BCD(2-10进制) BCH(2-16进制) 实数编码/ 互补码/格雷码 |
Point 2
所有触点均采用镀金处理，产品上的标记根据材料适配打印方法，
再小的尺寸也能提高标志的视认性。
Point 3
每个系列，均有薄型、各种端子样式、
可清洗、带旋钮、内置电阻、
内置二极管等各具特色的产品。
期待您通过本期小课堂，能够更好地理解DIP开关的特性和应用，
从而在实际应用中挑选出适合的产品。
今后，尼得科也将继续致力于研发和生产高品质的DIP开关，
以应对市场及客户不断变化的需求。
