需要高品质的电路板?他们来检测!

半导体行业起源于20世纪后期,已成为全球经济重要的组成部分之一。如今,几乎每一个电子设备都有半导体。对于负责加工半导体器件的晶圆厂和包封已加工产品的封装厂而言,半导体测量与检测技术是决定产品质量的重中之重。

针对半导体封装、电路板的高密度化和高精度化这一市场需求,尼得科精密检测科技(旧:日本电产理德)提供全新测量与检测技术,以满足市场需求。

尼得科精密检测科技(旧:日本电产理德)的检测装置在硬件方面采用了高精度定位技术和高速度搬运技术,高度融合了安全小巧的机械设计、与前工序联网的内联设计等量产部品检测时所需的机电一体化技术。

尼得科精密检测科技(旧:日本电产理德)确立了超微细 MEMS 加工技术,凭借着从电气铸造到涵盖曝光、显像、蚀刻的 3D 加工技术,向市场提供新颖的检测方案。

尼得科精密检测科技(旧:日本电产理德)利用各种光源和光学技术以及检测程序,把目视检查无法检测到的微细不良,用高分解高速地检测出来。

尼得科精密检测科技(旧:日本电产理德)充分运用已有技术构建多类型检测系统,创新生产半导体封装电路板检测设备、光学外观检测设备等产品。

光学测试系统

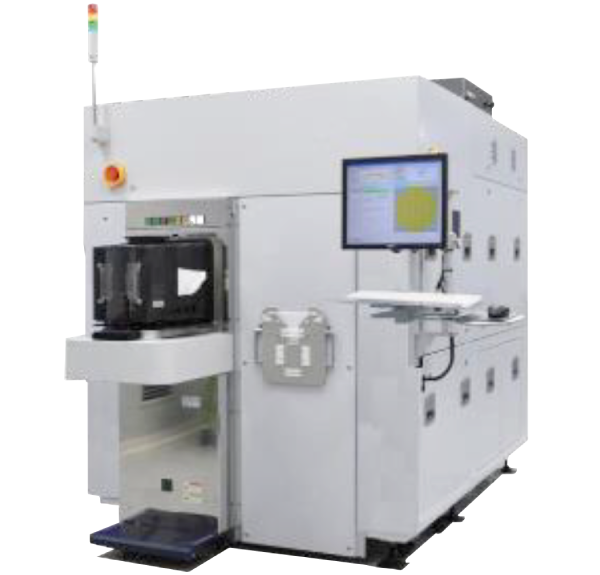

RSH120
新一代 IC 载板 2D/3D 凸块检测技术,可以使3D 凸块的高度及外径同时进行检测。

Rwi300
新一代 IC 载板 2D/3D 凸块检测技术,可以使3D 凸块的高度及外径同时进行检测。

电性测试技术

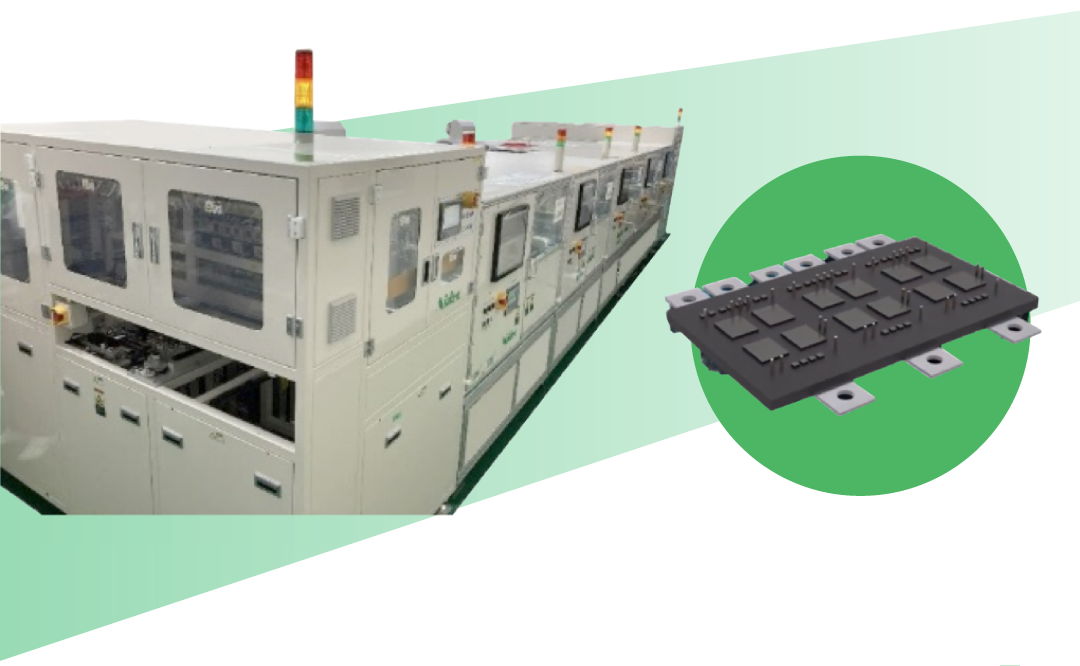

NATS1000
for IGBT

设计用于在25℃和150℃条件下对电动汽车电机的高压大电流器件进行高速测试,以保证汽车质量。

GATS®-7755/7512
for CSP/FC-CSP
高速自动化 IC 载板检测,双台面往复结构,可用于无芯电路板的检测。

GATS-2300/7861
for FC-BGA

G2300主要针对单颗FC-BGA基板的电性测试,G7861则是针对多连板(QP)的FC-BGA基板。

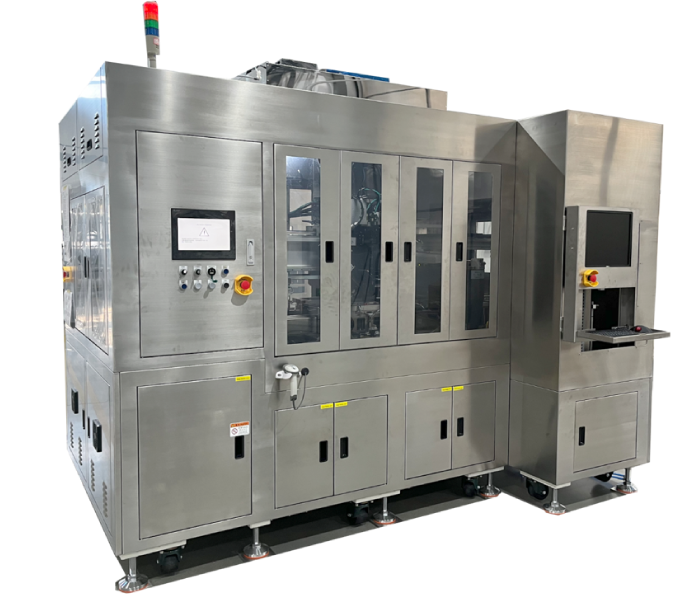

NRFEIS-5060
for FPC

主要针对FPC软性基板的电性能测试,使用高精度、高刚性的搬运和定位技术 , 从而实现综合定位精度±5μm。

STAR REC M6II SW/UW
for HDI / PCB

主要针对智能手机、汽车和平板电脑用印制电路板及HDI板的电性能测试。L/UL一体化节省空间,由4个旋转台面形成的分步及重复式构造。

尼得科精密检测科技(旧:日本电产理德)坚持“高精尖”的产品导向,目前所生产的产品评价颇高,受到了国内外诸多电子产品制造企业的青睐,并形成了坚固的合作伙伴关系。

尼得科精密检测科技(旧:日本电产理德)将紧紧抓住数字革命与5G产业发展机遇,不断做大做强半导体封装检测装置等产品市场,并在人才的培养和科研的投入上不断加码,以技术突破赋予产品更多竞争优势,为中国半导体供应链的发展壮大尽绵薄之力。
