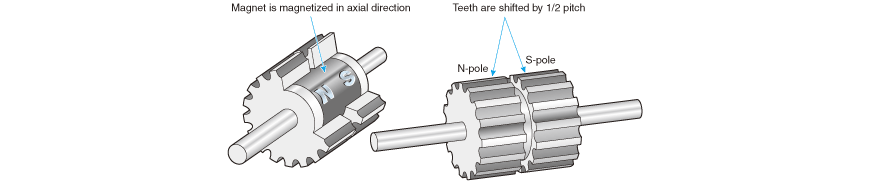

HB型电机的转子基本结构如图2.47 所示，沿轴方向磁化的圆筒型磁铁被2个铁制转子夹住，构造外型像是三明治。转子在圆周上刻有齿。2个转子从轴方向观察，安装时齿会偏移1/2齿距。定子有多个有励磁线圈的极，各极上也有与转子相同的齿。

图2.47 HB电机的转子

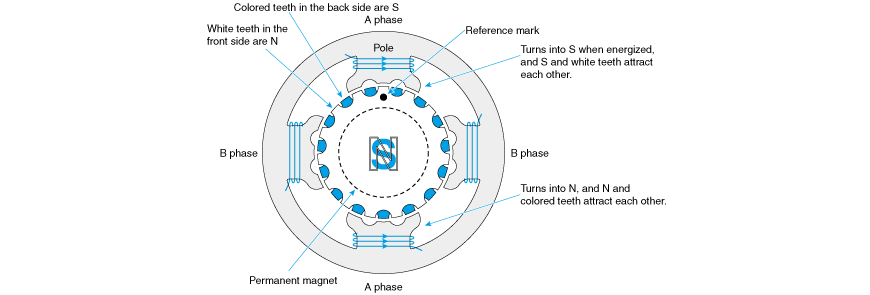

图2.48 是简化的构造图，目的是便于理解HB型的旋转原理。

定子有多个有励磁线圈的极，各极上也有与转子相同的齿。

该图中，定子绕组有4个，夹住转子相对的线圈之间作为2组线圈群进行结合。线圈通电后，相对的2个极会相互变成N极和S极那样进行结合。这里将上下的线圈作为A相，左右的线圈作为B相。

图中的转子有15个齿。白色转子位于靠近自己的一方，假设被永久磁铁磁化成N极。有颜色的齿位于里面，假设被磁化成S极。

图2.48 HB型电机构造简化图

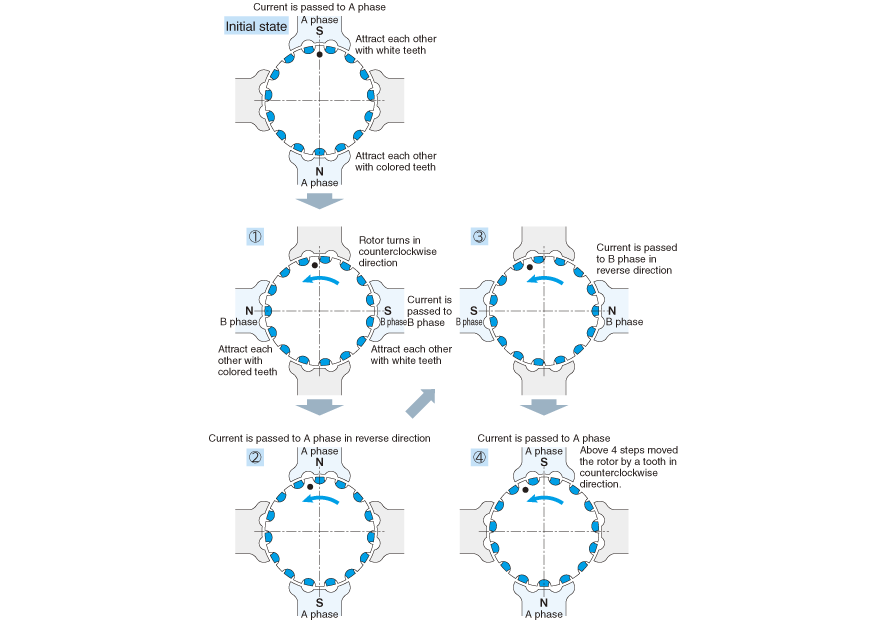

那么，让我们通过图2.49 来观察一下其工作的情形。

在初始状态下，对A相通电，使得图中的上极变成S，下极变成N。由于白色的齿为N，因此，会与A相的S极相吸，黑色的齿为S，因此，会与A相的N极相吸。

按下面的顺序来改变线圈的通电状态。预先在最上面的齿上标上●符号，注意位置的变化。

①对B相通电，使得右极变成S，左极变成N。靠近自己这边的白色齿会与右极相吸，位于里面的带颜色的齿会与左极相吸。●符号会沿逆时针方向移动。
②按与初始状态相反的方向对A相通电。靠近自己这边的白色齿会与下极相吸，位于里面的带颜色的齿会与上极相吸。●符号会继续沿逆时针方向移动。
③按与①相反的方向对B相通电。靠近自己这边的白色齿会与左极相吸，位于里面的带颜色的齿会与右极相吸。
④按与初始状态相同的条件对A相通电。●符号相对初始状态会偏移1个齿。

这样，通过①～④共4步，转子会朝逆时针方向移动1个齿距。

如果想让其沿顺时针方向旋转，则按④～①的顺序控制通电。

图2.49 步进电机的动作

2相HB电机

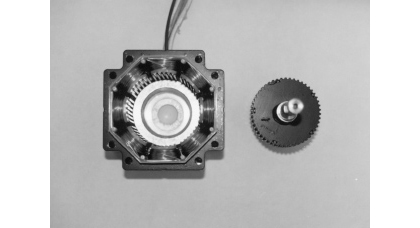

图2.50 2相HB电机

前面看到的电机的线圈为A和B共二相。这种电机称为2相HB电机。

实际的二相电机见图2.50。这种电机的齿数为50。

二相电机通过4步旋转1个齿距，这种电机通过200步完成1转。

线圈有8个，进行接线，使得相对的励磁极具有相同的极性。

这样的结构会相互消除半径方向的吸引力，减轻轴承负荷。

线圈的缠绕方法

线圈的缠绕方法有2种。

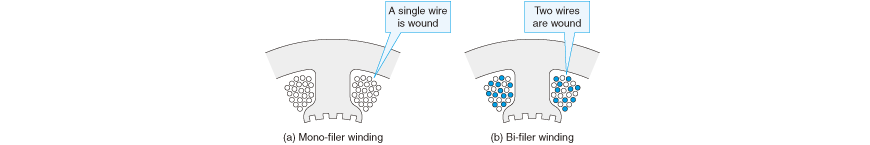

如图 2.51（a）所示，在一个极上只缠绕一个线圈称为单线绕组。

单线绕组的线圈利用率高，但切换通电方向时，如图 2.52.（b）所示，需使用4个晶体管。这称为双向驱动。

图2.51 单线绕组和双线绕组

还有一种绕组方法，如图 2.51（b）所示，在一个磁极（极齿）上重叠绕组2个线圈的方法，这称为双线绕组。双线绕组中，线圈的利用效率会下降，但如图 2.52.（c）所示，选择2个晶体管中的通电方式可更改励磁方向。

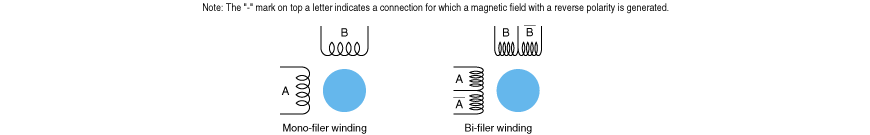

双线绕组的线圈表述方法，一般是针对A、B线圈，相反方向接线的励磁线圈在上划一条线，像A、B这样进行表示（图2.53）。

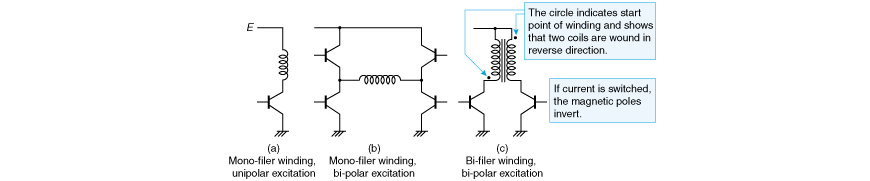

图2.52 励磁回路的3种基本型号

图2.53 相步进电机的线圈标注例子

2相HB电机与后面将要介绍的5相HB电机进行对比，则具有

・一般情况是1圈分成200步的电机
・驱动电路比5相电机简单
等优点。

5相HB电机

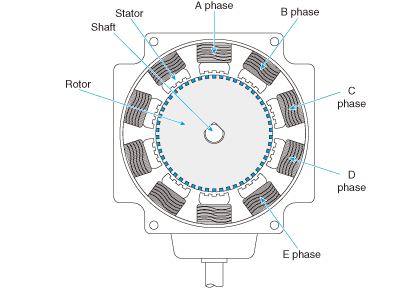

图2.54 5相HB电机的构造

将线圈设成5组的电机为5相HB电机。图2.54 的电机上有10个线圈，50个齿。与二相电机一样，将相向的线圈设成同极，防止发生径向负载。

5相电机的通电按以下顺序进行。

①将A相设成N→②将B相设成S→③将C相设成N→④将D相设成S→⑤将E相设成N→⑥将A相设成S→⑦将B相设成N→⑧将C相设成S→⑨将D相设成N→⑩将E相设成S

通过以上10步，转子移动1个齿的量，1步移动0.72゜。

与2相电机相比，5相电机具有

・每转的分割数较多
・励磁状态的扭矩变化小

等优点。

5相HB电机如果直接拉出线圈的配线，则电线会很多。

因此，在很多5相电机中，会先在电机内部对配线进行整理，然后再拉出来。

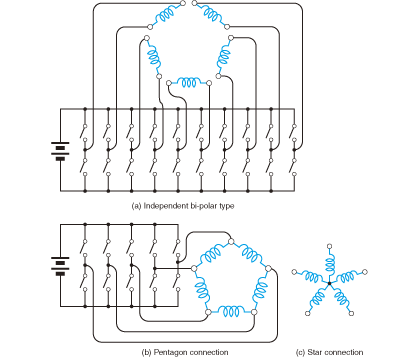

5相步进电机配线的整理有2种方法。一种是将各线圈的一端全部连接到一起的星形接线。还有一种是将相邻线圈相互连接到一起的五角形接线（图 2.55）。

星形接线和五角形接线的励磁方式不同，因此，需确认与电机和放大器励磁方式的适合性。

图2.55 5相HB电机的接线方式

＜小知识＞ 5相步进电机的特点

5相步进电机每旋转1次的脉冲数为5的倍数。变成500或1000。与此对应的是，2相步进电机则为200或400。

自动化设备每转的移动量大多数最好设定成5mm、10mm，而不是2mm，因此，这一点也是采用5相电机的理由。
