那么在AC电机说明中常用的阿拉戈圆板（图2.42）是一种什么东西？

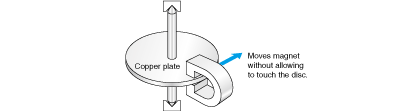

阿拉戈圆板的原理是通过磁铁将用铜及铝等制成的圆盘夹住，移动磁铁时，圆盘中会产生涡电流，在该涡电流作用下，圆盘上会在沿磁铁移动方向上产生力。

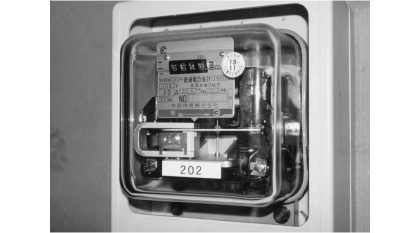

利用该原理工作的常见设备中有安装在各家电力进户线上的电表（感应型电表）（图2.43）。

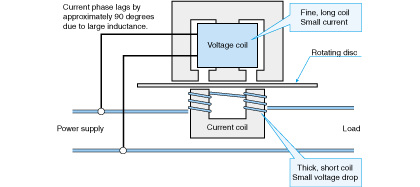

电表将铝盘夹住，还有一个缠有多根细电线的线圈的磁心（图2.44）。即使将线圈并联到电灯线上，由于电线细长，其消耗电流也很小。这种线圈称为电压线圈。

另一侧只缠有很少的足够粗的电线的线圈的磁心呈对向状态。

将该线圈与电灯线并联，则家庭中消耗的电流会全部经由该线圈通过。

由于线圈的电线粗短，因此，电压下降也很小。这种线圈称为电流线圈。2个线圈根据感应的不同，电流相位约相差90，与电容器起动式电机一样，会产生旋转磁场。

利用涡电流的实用电机包括涡电流电机。像第1章中介绍的那样，这种电机使用了以软钢为主要材料的转子，通过磁场移动在转子中感应产生涡电流。

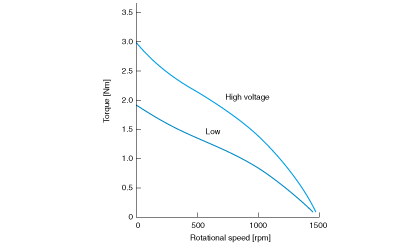

涡电流电机具有图2.45 所示的特性，通过改变施加电压来控制扭矩，即使在电机轴被限制时，也能够获得脉动较小的扭矩。

因此，这种电机也称转矩电机。

转矩电机利用独特的特性，用于挤压装置及制动装置、卷取装置等。但，在没有控制装置的情况下保持转速是非常困难的，因此，很难用作一般动力用电机，生产量也不大。
