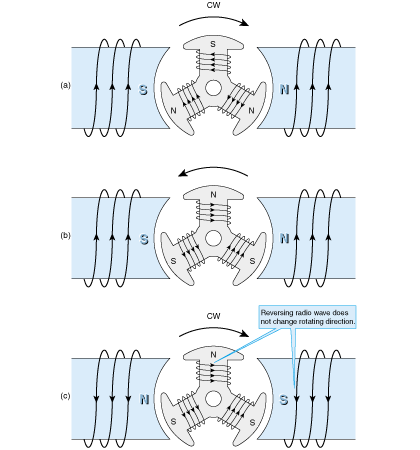

图2.33串激电机的电流和旋转方向 （CW＝clockwise：顺时针旋转）

第1章中，我们已观察了使用磁铁的直流电机。它分为并激、串激、他励等多种接线方式。如果在其中的串激电机上施加交流电源，会如何呢？

在图2.33（a）所示的状态下电机旋转时，试着反转施加到电机上的电压极性 如果像该图（b）那样，磁铁的极性没有改变，则流向转子的电流会反向，转子反转。

但，串激电机的话，则会像该图（c）所示，磁铁的极性也会反转，因此，旋转方向不会改变。

即，这种电机具有在交流电源下仍继续旋转的特征。

但，如果在设计为DC用电机的串激电机上施加交流，则会发生一种故障。这就是，在定子铁心使用铸铁及软钢的电机中，铁心内部会产生电磁感应导致的电流（称为涡电流），会大量发热。因此，使用交流的整流子电机中，与感应电机一样，铁心采用了使用硅钢板的绝缘层状构造。

这种电机使用交流、直流都能够旋转，因此，也称通用型电机。

但，在实际使用中，通常使用交流进行运行，因此，称为交流整流子电机。

特点和不足

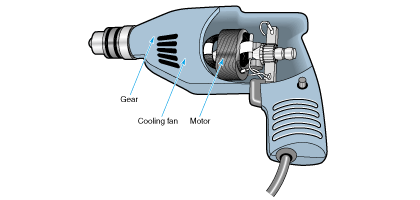

图2.34 交流整流子电机的使用例子（电钻）

交流整流子电机有以下特点。

・可使用家庭用AC100V电源
・采用感应电机，可高速旋转
・负载增加后，转速下降，扭矩增大
・起动扭矩较大
由于具有以上特性，因此，一般会用于家电产品中要求轻量大输出的吸尘器、电钻（图2.34）这样的工具或需采用感应电机进行高速旋转的榨汗机及咖啡豆研磨机等。

另一方面，交流整流子电机还有以下缺点：

・产生噪音
・考虑到电刷使用寿命，不适合一直运行等等。
