将半导体设成开关，进行控制

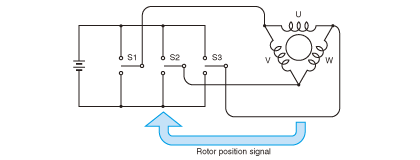

图2.26无刷电机的系统
开关S1～3是由晶体管及MOSFET
构成的转子位置信号

与3个线圈的直流电机对应的无刷直流电机变成之前的图2.23（b）那样。
无刷直流电机的旋转原理如果与直流电机相同，则会像直流电机一样，只要控制通电，电机就应该会旋转。
通过图2.26 和图2.27 对比其结构。
这里，如图所示，将3个线圈直流电机的各个线圈命名为U、V、W，以及将各个端子命名为u、u′、v、v′、w、w′。
（A）表示在直流电机各旋转角度下的线圈、整流子、电刷的关系。
转子旋转沿顺时针方向从图中的①至⑥变化。
（B）表示在（A）的各位置，流向3个线圈的电流。比如，在①的状态下，线圈V和W会成串联，因此，线圈V和W的电流只是线圈U的一半。虚线表示电流较少。
（C）表示通过开关将线圈电流切换成与（B）相同的方法。
无刷直流电机将晶体管及FET设成开关，按（C）那样的逻辑旋转电机。

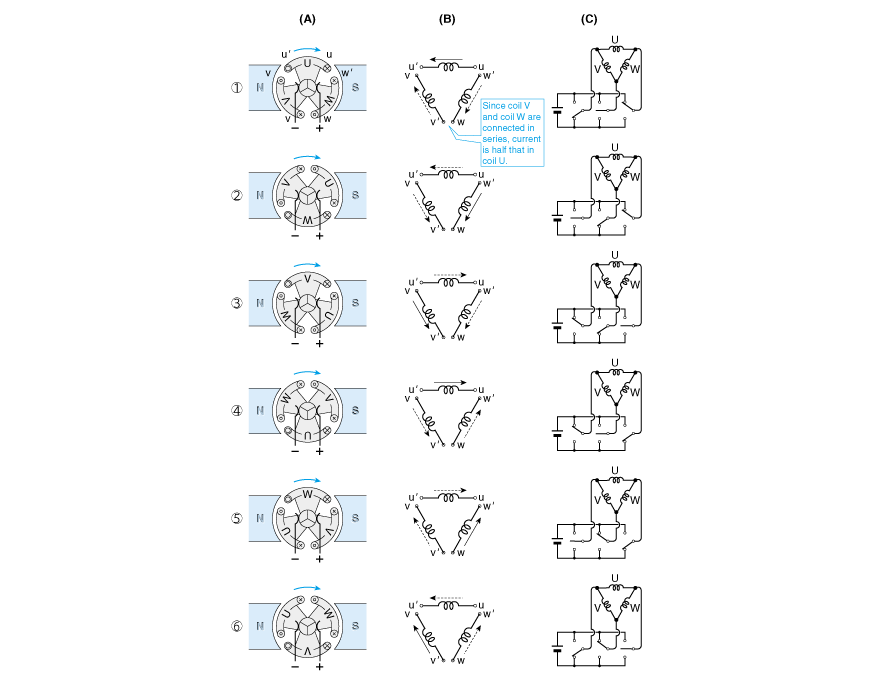

图2.27直流电机和无刷直流电机的线圈电流对比
