1-2 电机的构成要素

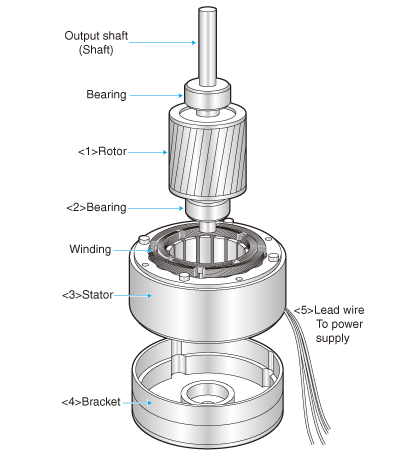

电机的构成要素如图1.2所示，大致可分为①～⑤的主要部分。
图1.2电机的构成要素
- ①转子（rotor）或转动体
旋转的部分
②轴承（bearing）
支持转子转轴（轴：shaft）的部分
③定子（stator）
产生使转子旋转的力的部分
④托架（bracket）或端板（end plate）
支持轴承，与定子成为一体的部分
⑤导线（lead wire）
连接到给电机供电的驱动电路或电源上的电线
定子
在以上构成要素中，与电机基本分类法关系较大的有定子和转子。定子的典型结构可列出以下4种。
- A：分布式绕组定子
- B：集中绕组定子
- C：感应器型定子
- D：永磁定子
转子
转子可分成10种。
- ①鼠笼式转子（squirrel-cage rotor）
- ②凸极笼式转子（salient-poled squirrel-cage rotor）
- ③半硬磁钢转子（semi-hard steel rotor）
- ④软钢转子（solid-steel rotor）
- ⑤凸极式硅钢转子（salient-poled lamination rotor）
- ⑥微细齿条式软钢转子（solid-steel rotor with fine teeth）
- ⑦永磁转子（permanent-magnet rotor）
- ⑧感应器型转子（inductor rotor）
- ⑨线圈型转子（winding rotor）
- ⑩整流子型转子（commutator rotor）
在分项1.3，将介绍以上列举出的定子A～D和转子①～⑩中，是以哪种组合对各种电机进行分类的。
构成电机的材料
下面简单介绍构成电机的主要元件。
（1） 电线（wire）
所谓电线，是电流的通道，也称导线（conductor）。材料一般使用铜，但也有很少的情况会使用铝。
电线分为从电源向电机供电的导线和缠绕在电机内部形成的线圈。从产生磁场的电线这一意思来看，线圈对应的英文为 magnet wire
。此外，电线的绝缘材料（后面将介绍）使用了珐琅树脂，因此，日文也称为珐琅线。
现在，绝缘材料已使用高分子材料，但仍保留了珐琅线的名称。
珐琅线的名称有电机线圈材料的意思，因此，作为与前面英文magnet wire 对应的日文来使用。
（2） 铁芯（core）
所谓铁芯，是磁通道，像字面意思那样，材料为铁。此外，用于通过磁通将2个磁铁结合起来的铁通常称为轭铁（轭铁：yoke）。
机构结构用的铁和铁芯用的铁在副成分的种类上不一样。机构结构用的铁中含有碳（C），而铁芯用的铁中添加了硅（Si），它还被称为硅钢。在电机中，铁芯分为定子铁芯和转子铁芯，通过两者之间的空隙构成磁路。构成电磁铁励磁型直流电机（后面将介绍）励磁回路的定子铁芯的磁极会通过直流进行励磁，因此，铁芯不需要采用层积构造，使用软钢。
另一方面，构成电枢电路的转子铁芯在旋转时磁通会发生变化，因此，使用的是层积铁芯。另外，小型直流电机的磁极一般会使用永久磁铁。由于均通过交流进行励磁，同步电机的定子、感应电机的定子和转子的铁芯最好使用层积铁芯。
（3） 绝缘体（材料）（insulator）
对电流进行遮断的绝缘体，防止电流流到规定场所以外，材料为绝缘材料。
一般会使用橡胶及称为珐琅的高分子化合物/树脂、纸、云母、玻璃纤维等。
（4） 永久磁铁（permanent magnet）
电机构成材料中比较重要的是作为磁场发生源的永久磁铁。也可以称为以铁为主要成分的合金或氧化物。
定子和转子在不同语言中的术语
下面列出了定子和转子在不同语言中的名称。
