无刷电机

无刷直流电机具有节能、寿命长、噪音低、小型、轻量化的特点。
尼得科是全球颇具实力的高性能电机研发、生产企业。

尽管有刷电机具有高效、小型化、电源驱动、生产成本低等各项优点,但同时也存在电刷摩擦噪音、火花、电子干扰、及因电刷磨损导致电机使用寿命缩短等问题。为了解决这些问题,无刷直流电机应运而生了。

无刷直流电机利用定子线圈回路的磁力来驱动永久磁铁的转子,通过传感器与电子电路实现以前利用带刷直流电机的电刷与整流子实现的电流切换。得益于半导体等外围技术的发展,无刷直流电机成为首次实现这种功能的电机,在电流与转矩、电压与转速成正比这点上,具有直流电机的特点,而在结构上则具有交流电机的特点,结合了两者的优势所在。无刷直流电机具有外型小、输出功率大、寿命长、无火花和干扰等优点,具有广泛的用途。

无刷直流电机的特点与种类

“磁石旋转”是无刷直流电机显著的特点

利用定子线圈中电流产生的磁场使带磁石的转子旋转。电流的切换由传感器及集成电路来控制。

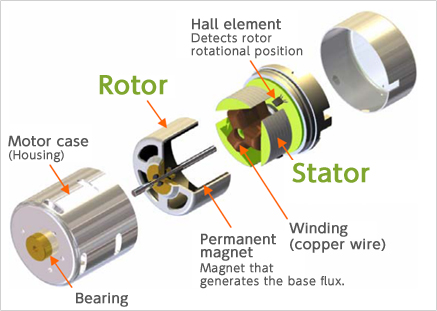

外转子型(旋转部在定子外部)

优点

  • 可获得较强的扭矩
  • 定速旋转时转速稳定

不足

  • 转子体积较大(灵敏度低)
  • 因旋转部位于定子外侧,需考虑安全措施

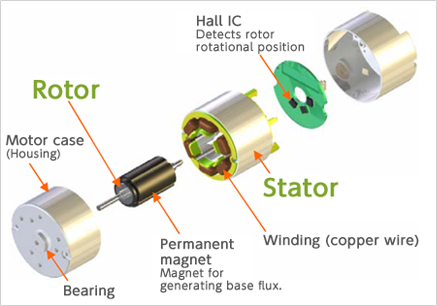

内转子式(旋转部在定子内部)

优点

  • 转子体积小、灵敏度高
  • 线圈位于转子外侧,散热性能好

不足

  • 很难获得较强的扭矩
  • 受离心力作用影响导致磁石受损

各类电机规格比较表

无刷直流电机拥有诸多技术优势

与其他各类电机相比,无刷直流电机具有小型化/大功率、低振动/低噪音、使用寿命长等诸多技术优势。

項目/モータ AC电机 通用型电机 有刷直流电机 无刷直流电机 步进电机 伺服电机
单相 三相
(诱导)
三相
(同步)
AC伺服 DC伺服
电源种类 AC AC/DC DC DC(含驱动器)/驱动器 驱动器 驱动器 驱动器
效率 40-60% 60-70% 70-80% 50-60% 60-80% 80%- 60-70% 50-80% 60-80%
尺寸
(相同功率)
中~大 小~中
尺寸
速度范围 较窄 较广 较广 较广 较广 较窄
灵敏度 一般 一般 一般
寿命
价格 一般 一般~高 一般
用途举例 洗衣机
送风机
吸尘器
吊车
传送带
空调
工业设备
压缩机
洗碗机
洗衣机
吸尘器
电动工具
榨汗机
电动玩具
电动工具
车载电装品
小型家电
空调
洗碗机
洗衣机
小型家电
机器人
小型家电
空调设备
传送带
机器人
机床
打印机
绘图机
机床
判定 重视成本 使用领域较广 重视成本 重视成本 重视效率
使用领域较广
使用领域较广 重视性能

尼得科公司生产的各类小型无刷直流电机无论在哪个产业领域中均拥有很强的优势,如在硬盘驱动器(HDD)用主轴电机产业中拥有全球80%的市场占有率;在DVD等光盘驱动器用电机产业中拥有全球60%的市场占有率;在风扇电机产业中拥有全球40%的市场占有率。一直以来,尼得科公司始终将产业重点放在小型电机无刷化发展较快的领域中,并优于其他同行企业较早开始投入无刷直流电机的量产,最终确立了龙头企业的行业地位。不仅如此,尼得科公司还以极快的速度将FDB(液态轴承)技术应用到HDD主轴电机中,满足了精密化HDD的市场需求,并通过自行研制设计工具及模拟工具等方法不断引进新技术,在电机行业中至今仍保持着优势地位。

当今,无刷直流电机应用领域中发展极快的首推汽车电机市场。如同将汽车转向装置从以往的油压式改为电动式后,可实现节省燃油3-5%的效果一样,随着电动化技术的节能效果越发明显,越来越多的零部件正被电机所取代。其中还包括一些对控制性能要求较高的功能、因频繁使用而必须具有长使用寿命的零部件中电机也逐渐步入主导地位。另外,继车用电动转向装置之后电机还被应用于空调压缩机中,甚至今后还有望在电动汽车产业中被作为驱动电机来使用。为此,要把有限的电量转换成优秀的动能、以及研制出可设置于狭小空间内的小型电机将是今后电机发展的必然趋势。本公司将充分运用长期以来在精密小型电机方面积累的经验,努力成为全球颇具实力的车载电机制造企业。

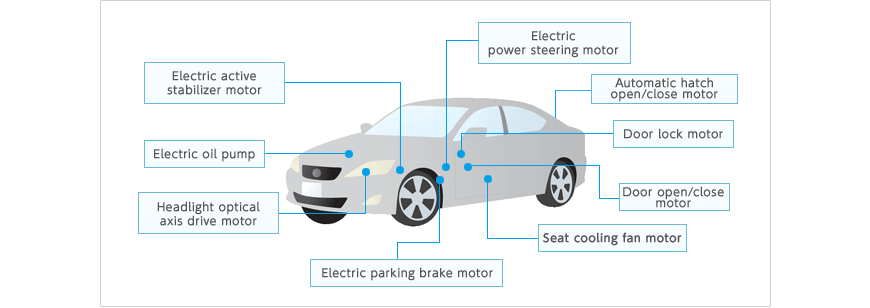

作为无刷直流电机新的应用领域,车载电机市场正在不断扩大。
